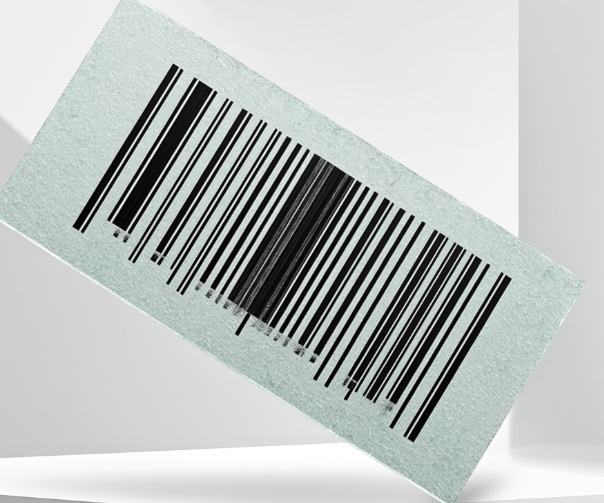

光伏組件中使用的毛玻璃（磨砂玻璃）因其表面特性，給條碼識讀帶來顯著挑戰：
表面粗糙與漫反射
毛玻璃表面經噴砂或酸蝕處理，形成微米級凹凸結構，導致光線發生漫反射。透光率雖可達85%-92%，但條碼圖案易因散射而模糊，對比度顯著下降。透光與反光的矛盾
玻璃本身透光，但粗糙表面使光線在玻璃內部多次反射，進一步干擾條碼成像。若條碼位于玻璃背面，光線需穿透玻璃，折射效應會導致圖像畸變。污漬與磨損的疊加影響
生產環境中，油污、灰塵易附著于毛玻璃表面，長期使用后磨損加劇，條碼清晰度進一步降低。
二、條碼識讀技術難點
光線反射干擾
傳統掃描器光源（如紅光、激光）在毛玻璃表面產生漫反射，導致條碼圖像對比度不足，難以區分條空。條碼介質特殊性
印刷條碼：UV油墨印刷在玻璃表面，易因表面粗糙導致油墨擴散，條碼邊緣模糊。
蝕刻條碼：物理凹凸結構雖抗磨損，但反光差異小，需高精度傳感器。
背面條碼：光線穿透玻璃時發生折射，條碼形狀扭曲，需算法校正。
工業場景需求嚴苛
光伏生產線要求高速識讀（每秒10-20次），且識讀率需達99.9%以上，對設備性能和算法效率提出極高要求。
三、條碼識讀技術方案
1. 條碼類型與設計優化
| 條碼類型 | 優勢 | 適用場景 |
|---|---|---|
| 二維條碼（Data Matrix、QR碼） | 容錯率高（最高可容錯30%數據丟失），信息密度大，適合小尺寸條碼（如5mm×5mm）。 | 玻璃表面空間有限，需存儲序列號、生產信息等。 |
| 高對比度條碼 | 采用深色油墨（如黑色、深藍色）印刷在淺色背景上，或通過蝕刻工藝形成物理凹凸反差。 | 玻璃表面反光嚴重，需增強視覺對比度。 |
| 抗畸變條碼 | 通過軟件算法預畸變條碼圖案，抵消玻璃折射影響（類似“魚眼鏡頭”反向補償）。 | 條碼位于玻璃背面，光線穿透導致圖像變形。 |
2. 掃描設備選型
工業級圖像式掃描器
得利捷（Datalogic）Matrix系列：高分辨率傳感器，適應復雜光照環境。
康耐視（Cognex）ID讀碼器：內置AI算法，可動態調整參數。
CCD/CMOS傳感器：支持多角度成像，通過軟件算法處理模糊圖像。
推薦型號：
激光掃描器的局限性
激光掃描器依賴條碼條空的反光差異，在毛玻璃表面易因漫反射導致信號中斷，僅適用于表面極平整的毛玻璃。特殊光源配置
偏振光照明：過濾玻璃表面的鏡面反射光，突出條碼圖案。
背光源照明：若條碼位于玻璃背面，采用LED背光板，增強條碼對比度。
3. 掃描參數與算法優化
硬件參數調整
曝光時間：延長曝光時間，捕捉更多漫反射光線。
光源角度：45°傾斜照明，減少反光干擾。
軟件算法增強
圖像預處理：去噪、銳化、對比度增強。
畸變校正：透視變換算法還原條碼形狀。
動態閾值分割：適應毛玻璃表面的亮度不均勻性。
4. 工業場景實施要點
生產線集成方案
固定安裝：確保掃描器與毛玻璃表面距離恒定（10-20cm），避免焦距偏移。
機械定位：使條碼處于掃描器視野中心。
抗干擾措施
防塵罩：防止玻璃表面積灰。
自動清潔：集成氣吹或軟刷，定期清理油污。
實時監控與反饋
通過工業軟件（如FactoryLink）記錄識讀率，對失敗案例自動標記并觸發人工復檢。
遠景達根據工業掃碼的需求，推出適用范圍廣的流水線專用條碼掃描設備、工業手持式掃碼槍、固定條碼掃描器，其優異的性能，一經推出便受到許多客戶的好評，全面的快速識讀能力，掃碼效率極高，十分適用于工業流水線。如若您有這方面的需求也可以直接撥打我們的在線熱線：400-928-2622
