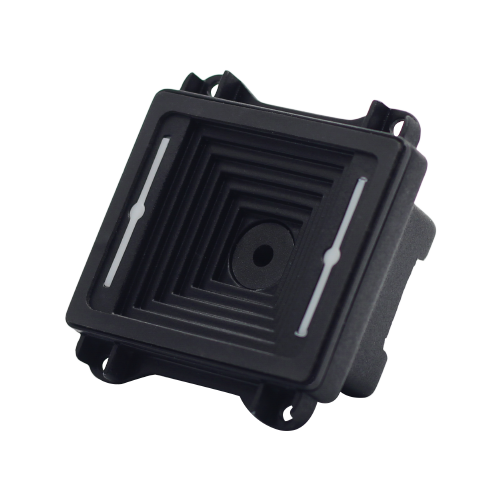

新聞資訊新大陸NLS-EM22二維掃描模組
新大陸NLS-EM22二維掃描模組針對屏幕條碼做特殊調校，具備卓越的手機屏幕條碼識讀能力，手機支付條碼識讀景深：0.1 – 1.3米，適用于停車場、高速公路自助收費等應用場景。產品特性◆核心技術采用自主研發的第六代核心解碼技術，可快速識讀各類品質的條碼。◆卓越的屏幕識讀能力針對屏幕條碼做特殊調校，
詳細介紹
-
新大陸NLS-EM22二維掃描模組針對屏幕條碼做特殊調校，具備卓越的手機屏幕條碼識讀能力，手機支付條碼識讀景深：0.1 – 1.3米，適用于停車場、高速公路自助收費等應用場景。
產品特性
◆
核心技術采用自主研發的第六代
核心解碼技術，可快速識讀各類品質的條碼。◆ 卓越的屏幕識讀能力
針對屏幕條碼做特殊調校，可適應低亮度及各類貼膜的大數據量屏幕條碼。
◆ 接口豐富
提供USB和RS-232接口，滿足更多接口需求。
◆ 綠色低功耗
采用自主的NLDC核心技術，大大降低運行功耗，延長設備使用壽命。
◆ RGB三色指示燈
EM22內部集成有兩顆 RGB 三色指示燈，待機默認白色光，解碼成功指示顏色可根據需要設置成紅色、綠色或藍色。
掃描性能
圖像傳感器
1280*800 CMOS傳感器
識讀碼制
2D
QR Code
1D
Code 128
識讀精度*
≥5mil
典型識讀景深*
手機微信支付碼
100mm-1300mm 5.2英寸安卓手機
100mm-1350mm 4英寸蘋果手機
100mm-1900mm 5.5英寸蘋果手機
符號反差*
≥30%
條碼靈敏度**
手機支付碼
傾斜±45°，偏轉±40°，旋轉360°
視場角度
水平41.0°，垂直26.3°
機械/電氣
參數
通訊接口
TTL-232，USB，RS-232
外觀尺寸(mm)
61.5(W)×65.5(D)×31(H)（最大值）
重量
39g
工作電壓
12pin FPC 臥式插座：3.3-5 VDC±5%
4pin 杜邦插座USB接口：3.3-5 VDC±5%
4pin 杜邦插座TTL232接口：3.3-5 VDC±5%
額定功耗
工作（3.3V）
1023.7mW (典型值)
工作（5V）
1034.0mW (典型值)
電流
工作（3.3V）
310.2mA (典型值) 314.6mA (典型值)
工作（5V）
206.8mA (典型值) 210.1mA (典型值)
待機（3.3V）
87mA
待機（5V）
56.7mA
環境參數
工作溫度
-40℃~+70℃
儲存溫度
-40℃~+80℃
工作濕度
5%~95%（無凝結）
環境光照
0~100,000LUX
國際認證
FCC Part15 Class B，CE EMC Class B
配件列表
開發板
開發板帶觸發按鍵和蜂鳴器，具備RS-232和USB輸出
數據線
USB
4pin USB數據線，用來連接開發板和信息接收主機
FPC線纜
12pin FPC數據線，用來連接開發板和信息接收主機
RS-232
RS-232數據線，用來連接開發板和信息接收主機
電源適配器
5V電源適配器，配合數據線給設備供電
*測試條件： 環境溫度=23℃； 屏幕碼使用 5.5 寸蘋果手機， 亮度 100%
*規格如有更改，恕不另行通知*
